導電フォーム

導電フォーム

厚み方向に電気を流すクッション性に富んだ導電材料

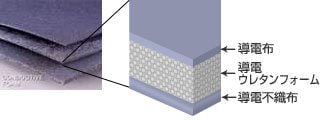

ウレタン多層基材に導電加工したクッション性と導電性を併せ持った「導電フォーム」。面方向だけでなく、厚み方向にも導電性を有します。

特徴

あらゆる形状に打ち抜いても導電性が確保できるEMI・ESD対策材料

フォーム内部まで均一に金属が付与された世界的特許商品

厚み方向・面方向に対して優れた導電性

素材のクッション性によりあらゆるスペースに対応可能

幅広い厚みバリエーション(0.50mm~5.0mm)

優れた打ち抜き加工性

難燃規格(UL94 V-1)適合品をラインナップ

用途例

  • 携帯電話、テレビ、パソコンなどのあらゆるデジタル製品のグランディング材

仕様・データ

難燃タイプ / Flame Retardant UL94 V-1 *UL File No. E 178902

品番

Sui-78-30TFR

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

3.4

表面抵抗値 (Ω/□)

0.08

体積抵抗値 (mΩ)

15

電磁波シールド
(E-field,dB)

100MHz:80

1GHz:103

難燃規格 (mΩ)

UL94 V-1~V-0 適合

品番

Sui-78-20TFR

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

2.3

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

14

電磁波シールド
(E-field,dB)

100MHz:88

1GHz:104

難燃規格 (mΩ)

UL94 V-1~V-0 適合

品番

Sui-78-14TFR

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

1.5

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

5

電磁波シールド
(E-field,dB)

100MHz:80

1GHz:83

難燃規格 (mΩ)

UL94 V-1~V-0 適合

品番

Sui-78-10TFR

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

1.0

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

4

電磁波シールド
(E-field,dB)

100MHz:80

1GHz:81

難燃規格 (mΩ)

UL94 V-1~V-0 適合

標準タイプ / Standard

品番

Sui-78-5050T

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

5.0

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

12

電磁波シールド
(E-field,dB)

100MHz:114

1GHz:140

品番

Sui-78-5030T

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

3.4

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

8

電磁波シールド
(E-field,dB)

100MHz:107

1GHz:139

品番

Sui-78-5020T

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

2.3

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

5

電磁波シールド
(E-field,dB)

100MHz:102

1GHz:122

品番

Sui-78-5010T

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

1.5

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

5

電磁波シールド
(E-field,dB)

100MHz:92

1GHz:102

品番

Sui-78-10T

素材
(base/ metal)

PET+PU
Foam 3 layers
Cu+Ni

幅 (cm)

56

厚み (μm)

1.0

表面抵抗値 (Ω/□)

0.05

体積抵抗値 (mΩ)

4

電磁波シールド
(E-field,dB)

100MHz:85

1GHz:85

極薄タイプ / Thin

品番

Sui-70-5005A

素材
(base/ metal)

PET+PU
Form 2 layers
Cu+Ni

幅 (cm)

100

厚み (μm)

0.45

表面抵抗値 (Ω/□)

0.02

体積抵抗値 (mΩ)

0.3

電磁波シールド
(E-field,dB)

100MHz:95

1GHz:101

注意:上記データは代表値であり、保証値ではありません。
