導電織物・導電不織布

導電布・導電不織布

優れた導電性・電磁波シールド性を併せ持ったフレキシブルなノイズ対策材

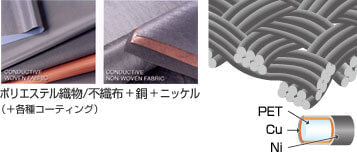

「繊維」の柔軟性と「金属」の導電性を兼ね備えた機能性コンポジット材「導電布・導電不織布」。多彩な繊維素材により、様々なバリエーション
でのご提案が可能です。

特徴

繊維素材のため、軽量で省スペース
金属単体では不可能な柔軟性・耐久性を表現

優れた柔軟性、高い屈曲耐久性

製品の軽量化・省スペース化

幅広い厚みバリエーション(30μm~600μm)

打ち抜き、縫製、コーティングが容易

UL94 VTM-0クラスの難燃性

環境対応品(ハロゲンフリー)も有り

用途例

  • ノートパソコン・携帯電話・カメラなど、軽量化が進むデジタル製品のEMI対策部品
  • 環境対応、軽量化が必須となる車載部品のEMI対策部品
  • 複雑な形状の電極材料
  • シールドテント・シールドカバーなどフレキシブル性を活かした縫製商品

商材別データ

 標準タイプ

品番

Sui-80-7860N

素材
(base/ metal)

PET 不織布
Cu+Ni

幅 (cm)

105

表面抵抗値 (Ω/□)

0.03

厚み (μm)

600

電磁波シールド
(E-field,dB)

100MHz:95

1GHz:101

品番

Sui-80-705

素材
(base/ metal)

PET 不織布
Cu+Ni

幅 (cm)

100

表面抵抗値 (Ω/□)

0.04

厚み (μm)

250

電磁波シールド
(E-field,dB)

100MHz:87

1GHz:81

品番

Sui-10-70X

素材
(base/ metal)

PET 織物
Cu+Ni

 (cm)

126

表面抵抗値 (Ω/□)

0.04

厚み (μm)

110

電磁波シールド
(E-field,dB)

100MHz:88

1GHz:77

品番

Sui-10-511M

素材
(base/ metal)

PET 織物
Cu+Ni

 (cm)

126

表面抵抗値 (Ω/□)

0.03

厚み (μm)

100

電磁波シールド
(E-field,dB)

100MHz:88

1GHz:82

品番

Si-80-301

素材
(base/ metal)

PET 不織布
Ni

 (cm)

95

表面抵抗値 (Ω/□)

5.00

厚み (μm)

70

電磁波シールド
(E-field,dB)

100MHz:62

1GHz:45

品番

Sui-10-30T

素材
(base/ metal)

PET 織物
Cu+Ni

 (cm)

100

表面抵抗値 (Ω/□)

0.08

厚み (μm)

30

電磁波シールド
(E-field,dB)

100MHz:85

1GHz:74

難燃タイプ(ハロゲンフリー)

品番

Sui-13-58HG

素材
(base/ metal)

PET 織物
Cu+Ni

幅 (cm)

140

表面抵抗値 (Ω/□)

0.03

厚み (μm)

165

重量 (g/m 2)

220

電磁波シールド
(E-field,dB)

100MHz:90

1GHz:75

難燃規格

UL94 VTM-0 相当

難燃タイプ

品番

Sui-50-KL95

素材
(base/ metal)

Modacryl
Cu+Ni

幅 (cm)

135

表面抵抗値 (Ω/□)

0.06

厚み (μm)

240

電磁波シールド
(E-field,dB)

100MHz:83

1GHz:73

難燃規格

UL94 VTM-0 相当

品番

Sui-14-71NFR

素材
(base/ metal)

PET 織物
Cu+Ni

幅 (cm)

126

表面抵抗値 (Ω/□)

0.04

厚み (μm)

110

電磁波シールド
(E-field,dB)

100MHz:77

1GHz:70

難燃規格

UL94 VTM-0 相当

品番

Sui-14-70FR

素材
(base/ metal)

PET 織物
Cu+Ni

 (cm)

122

表面抵抗値 (Ω/□)

0.07

厚み (μm)

145

電磁波シールド
(E-field,dB)

100MHz:83

1GHz:70

難燃規格

UL94 VTM-0 相当

品番

Sui-14-71BFR

素材
(base/ metal)

PET 織物
Cu+Ni

 (cm)

145

表面抵抗値 (Ω/□)

0.04

厚み (μm)

180

電磁波シールド
(E-field,dB)

100MHz:85

1GHz:71

難燃規格

UL94 VTM-0 相当

品番

Sui-18-71BMX

素材
(base/ metal)

PET 織物
Cu+Ni+PVC

 (cm)

145

表面抵抗値 (Ω/□)

0.04

厚み (μm)

340

電磁波シールド
(E-field,dB)

100MHz:92

1GHz:80

難燃規格

UL94 VTM-0 相当

注意:上記データは代表値であり、保証値ではありません。
